Khóa Van Cổng Welken Size Nào Vừa Cho ống Phi 114?

Hướng Dẫn Chọn Kích Thước Khóa van cổng Chuẩn Nhất Cho Nhà Máy, Khóa Van Cổng Welken Size Nào Vừa Cho Ống Phi 114?

Trong quá trình tư vấn thiết bị bảo hộ lao động cho các dự án công nghiệp, nhiệt điện, xử lý nước thải và nhà máy hóa chất, đội ngũ kỹ sư của Labipha thường xuyên nhận được một câu hỏi rất đặc thù từ các Quản đốc và Trưởng phòng Vật tư: “Nhà máy của tôi đang dùng hệ thống đường ống phi 114, vậy tôi phải mua hộp khóa van cổng thương hiệu Welken size nào thì lắp vừa?”.

Câu hỏi này tưởng chừng đơn giản nhưng lại chứa đựng một sai lầm phổ biến trong ngành kỹ thuật bảo trì. Việc chọn sai kích thước thiết bị cách ly van không chỉ gây lãng phí ngân sách vật tư mà còn tạo ra những lỗ hổng chết người trong quy trình an toàn lao động. Một chiếc ốp khóa quá nhỏ sẽ không thể đóng khớp lại, trong khi một chiếc khóa quá to sẽ lỏng lẻo, tạo cơ hội cho kẻ gian hoặc người thiếu hiểu biết thò tay vào vặn mở dòng chảy hóa chất.

Trong bài viết chuyên sâu ngày hôm nay, hãy cùng Labipha tháo gỡ hoàn toàn vướng mắc này, tìm hiểu cách đo đạc chính xác và xác định đúng mã sản phẩm khóa van cổng Welken hoàn hảo nhất cho hệ thống ống phi 114 của doanh nghiệp bạn.

Mục lục

1. Sai Lầm Phổ Biến: Đo Đường Kính Ống Thay Vì Đo Tay Vặn Van (Handwheel)

Để trả lời chính xác câu hỏi “chọn khóa size nào”, chúng ta cần chấn chỉnh ngay một hiểu lầm cực kỳ nguy hiểm trong quá trình đặt hàng vật tư an toàn.

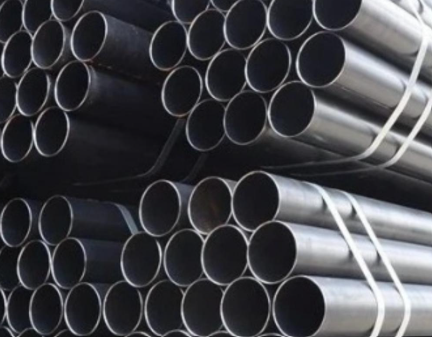

Rất nhiều người đi mua hàng khi nhận được yêu cầu từ bộ phận kỹ thuật là “Mua khóa cho đường ống phi 114” liền vội vã tìm kiếm các loại ốp van có kích thước 114mm. Tuy nhiên, thông số Phi 114mm (tương đương với chuẩn DN100 hoặc ống 4 inches) chỉ là đường kính ngoài của bản thân thân ống nhựa/thép nơi lưu chất chảy qua.

Trong khi đó, cơ chế hoạt động của hộp khóa van cổng (Gate Valve Lockout) thương hiệu Welken là: Dùng hai nửa bán nguyệt bằng nhựa cứng ốp kín và bao trùm lấy phần vô-lăng (tay quay/tay vặn) nằm ở trên cùng của thân van, ngăn không cho bất kỳ ai cầm vào vô-lăng đó để xoay.

Vì vậy, thông số duy nhất quyết định việc bạn mua khóa Welken size nào KHÔNG PHẢI là đường kính ống (114mm), mà chính là ĐƯỜNG KÍNH PHỦ BÌ CỦA TAY VẶN VAN (Handwheel Diameter).

Tùy thuộc vào từng hãng sản xuất van công nghiệp (như van Shinyi, van Minh Hòa, van Kitz…), một chiếc van dùng cho ống phi 114 (DN100) có thể được trang bị tay vặn có kích thước to nhỏ khác nhau để tạo lực đòn bẩy phù hợp với áp suất lưu chất bên trong.

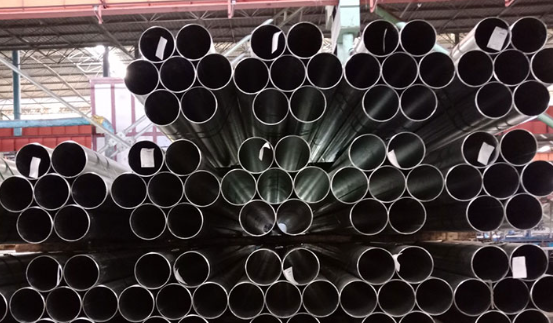

Khóa Van Cổng Welken - — ống công nghiệp Phi 114mm

2. Kích Thước Tay Vặn Của Van Cổng Ống Phi 114 Thường Là Bao Nhiêu?

Mặc dù có sự chênh lệch giữa các hãng sản xuất, nhưng theo tiêu chuẩn thiết kế van công nghiệp quốc tế, kích thước vô-lăng tay quay của van cổng gang, van cổng ty nổi/ty chìm lắp cho hệ thống ống DN100 (Phi 114mm) thường dao động trong khoảng:

Từ 160mm đến 200mm (Tương đương khoảng 6.3 inches đến 8 inches).

Đây là dải kích thước tay vặn phổ biến nhất để một người công nhân có đủ lực tay (Torque) xoay trục ty van, nén đĩa van xuống để đóng dòng lưu chất đang chảy trong đường ống 4 inch.

3. Khóa Van Cổng Welken Mã Nào Sẽ Vừa Khít Cho Hệ Thống Này?

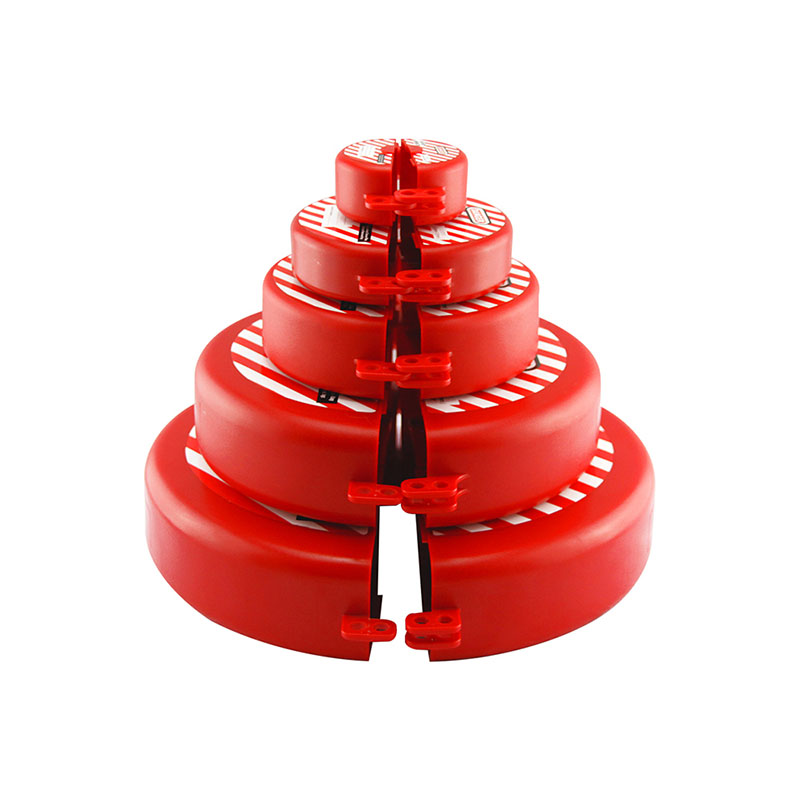

Thương hiệu thiết bị an toàn Welken nổi tiếng toàn cầu nhờ việc thiết kế một dải sản phẩm cực kỳ chi tiết, phủ kín mọi kích thước van trên thị trường. Dòng sản phẩm Hộp khóa van cổng bằng nhựa (Mã bắt đầu bằng BD-F) của Welken được chia thành 5 kích thước tiêu chuẩn như sau:

Welken BD-8231: Dùng cho tay vặn van từ 1″ – 2.5″ (25mm – 64mm).
Welken BD-8232: Dùng cho tay vặn van từ 2.5″ – 5″ (64mm – 127mm).
Welken BD-8233: Dùng cho tay vặn van từ 5″ – 6.5″ (127mm – 165mm).
Welken BD-8234: Dùng cho tay vặn van từ 6.5″ – 10″ (165mm – 254mm).
Welken BD-8235: Dùng cho tay vặn van từ 10″ – 13″ (254mm – 330mm).

KẾT LUẬN QUAN TRỌNG: Đối chiếu kích thước tay vặn tiêu chuẩn của ống phi 114 (từ 160mm đến 200mm) vào bảng thông số của nhà sản xuất, chúng ta có thể khẳng định: Mã sản phẩm Welken BD-8234 chính là sự lựa chọn hoàn hảo và chuẩn xác nhất.

Hộp ốp van Welken BD-8234 được thiết kế để ôm trọn các loại tay vặn có đường kính từ 165mm đến 254mm. Khi ốp vào van phi 114, thiết bị sẽ có độ rơ (khoảng trống hở) vừa đủ để hộp nhựa xoay tròn tự do quanh tay vặn mà không bị ma sát, nhưng cũng không quá rộng để kẻ gian có thể lách các dụng cụ cơ khí vào cạy phá.

(Lưu ý phụ: Trong một số ít trường hợp nhà máy dùng loại van cổng thiết kế nhỏ gọn (Compact Valve) với tay quay nhỏ dưới 165mm, bạn có thể cân nhắc hạ xuống size Welken BD-8233). Để chắc chắn 100%, Labipha luôn khuyên các kỹ sư nên cầm thước dây đo ngang qua tâm của tay quay van trước khi tiến hành đặt hàng.

4. Tại Sao Thiết Bị Khóa Van Cổng Welken Lại Được Các Kỹ Sư Tin Dùng?

Sau khi đã xác định được đúng kích thước (Size BD-8234), một câu hỏi khác thường được đặt ra là: Tại sao giữa hàng chục thương hiệu trên thị trường, các dự án FDI và nhà máy lớn tại Việt Nam lại luôn chỉ định sử dụng hộp khóa van của thương hiệu Welken?

Sự vượt trội của Welken nằm ở những đặc tính kỹ thuật khắt khe sinh ra để đối phó với môi trường công nghiệp khắc nghiệt:

4.1. Chất liệu nhựa kỹ thuật độc quyền siêu bền

Khác với các loại nhựa tái chế gia công rẻ tiền dễ bị nứt vỡ khi vô tình làm rơi, ốp khóa van cổng Welken được ép đúc hoàn toàn từ hạt nhựa Polypropylene (PP) hoặc ABS nguyên sinh chất lượng cao.

Chống chịu hóa chất: Vật liệu này “miễn nhiễm” với sự ăn mòn của hơi axit, xút, và các loại dung môi công nghiệp. Dù lắp ở khu vực xử lý nước thải hay nhà máy phân bón, thiết bị không bao giờ bị phân hủy.
Biên độ nhiệt cực rộng: Có thể hoạt động bền bỉ trong môi trường nhiệt độ âm sâu (-20 độ C) hoặc môi trường gần lò hơi nóng rát (lên tới +120 độ C) mà không bị biến dạng, nóng chảy hay trở nên giòn gãy.

4.2. Thiết kế cơ học thông minh: Tối ưu cho cả “Ty nổi” và “Ty chìm”

Hệ thống van cổng ống phi 114 thường được chia làm 2 loại: Van cổng ty chìm (Non-rising stem) và Van cổng ty nổi (OS&Y – Outside Screw and Yoke). Đối với van ty nổi, khi bạn vặn mở van, một thanh ren (ty van) bằng kim loại sẽ thò thẳng lên cao xuyên qua tâm tay vặn.

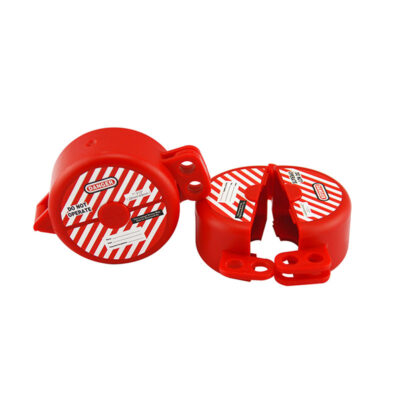

Điểm thiên tài trong thiết kế hộp khóa Welken là ở chính giữa 2 bán nguyệt của hộp khóa có một đường gờ tròn định sẵn. Nếu nhà máy của bạn sử dụng van ty nổi, bạn chỉ cần lấy kìm hoặc dao cắt nhẹ theo viền gờ này để tạo thành một lỗ thủng ở giữa. Lỗ thủng này sẽ cho phép thanh ty van xuyên qua, trong khi hộp nhựa vẫn bao bọc kín mít phần tay vặn bên dưới. Nhờ vậy, bạn chỉ cần mua một mã sản phẩm Welken BD-8234 là có thể dùng chung cho cả 2 loại cấu tạo van, tối ưu hóa kho vật tư lưu trữ.

4.3. Màu sắc cảnh báo và khả năng khóa nhóm (Group LOTO)

Sản phẩm của Welken luôn mang màu đỏ cờ (Red) cực kỳ nổi bật, là màu cảnh báo nguy hiểm cao nhất theo chuẩn OSHA. Trên thân hộp nhựa luôn được in chìm hoặc dán nhãn dạ quang “DANGER – DO NOT OPERATE”, giúp công nhân từ khoảng cách xa hàng chục mét trong xưởng thiếu sáng cũng có thể nhận biết van đang bị khóa. Đồng thời, phần vành của hộp khóa Welken thiết kế lỗ xỏ gọng khóa rất rộng, cho phép bấm cùng lúc từ 2 đến 3 ổ khóa cá nhân, hoặc xỏ một chiếc kìm khóa nhóm (Hasp) vào để phục vụ cho nhiều đội thợ cùng làm việc trên một đường ống.

5. Hướng Dẫn Thao Tác Ốp Khóa Van Cổng Welken BD-8234 Thực Tế Tại Trạm Máy

Để đảm bảo hiệu quả cách ly năng lượng 100%, việc sử dụng hộp khóa van Welken phải tuân theo đúng quy trình. Giả sử có một đoạn ống phi 114 cần tháo mặt bích để thay ron cao su, người công nhân cần thao tác như sau:

Bước 1: Tắt dòng chảy. Công nhân vận hành dùng tay vặn chặt vô-lăng van theo chiều kim đồng hồ cho đến khi van đóng kín hoàn toàn, ngắt dòng chảy lưu chất.
Bước 2: Chuẩn bị thiết bị. Lấy hai nửa bán nguyệt của hộp khóa Welken BD-8234 ra. (Nếu là van ty nổi đang ở trạng thái ty thò lên, hãy đảm bảo bạn đã đục lỗ tâm như hướng dẫn ở phần trước).
Bước 3: Ốp thiết bị. Đặt hai nửa hộp nhựa bọc kín lấy toàn bộ vô-lăng van. Khớp nối các bản lề ngầm của hai nửa lại với nhau. Lúc này tay vặn đã hoàn toàn nằm bên trong hộp bảo vệ.
Bước 4: Bấm khóa an toàn. Xỏ gọng của ổ khóa cá nhân xuyên qua lỗ bấm khóa trên vành hộp nhựa Welken. Bấm chặt khóa lại và rút chìa ra cất vào túi áo bảo hộ.
Bước 5: Treo thẻ. Móc thêm một thẻ cảnh báo (Tagout) vào gọng khóa, ghi rõ thông tin: “Đang thay ron ống phi 114, cấm mở van” kèm theo tên và số điện thoại của người đang bảo trì.
Bước 6: Kiểm tra lại (Verify). Dùng tay xoay thử hộp nhựa Welken. Nếu hộp nhựa trượt xoay tròn trơn tru mà vô-lăng bên trong vẫn đứng im không nhúc nhích, thì việc cách ly năng lượng đã thành công tuyệt đối!

6. Mua Hộp Khóa Van Cổng Welken Chính Hãng Ở Đâu Cho Dự Án?

Việc sử dụng hộp khóa van kém chất lượng (thường được đúc từ nhựa phế phẩm) chứa đựng rủi ro cực lớn. Khi có va đập từ xe nâng hoặc búa tạ vô tình đập vào, hộp nhựa giả sẽ vỡ vụn ngay lập tức, làm lộ tay vặn và vô hiệu hóa quy trình an toàn.

Do đó, các nhà thầu thi công cơ điện (M&E) và chủ đầu tư nhà máy bắt buộc phải tìm đến các đơn vị phân phối được ủy quyền chính hãng. Công Ty TNHH Thương Mại Lâm Bình Phát (Labipha) tự hào là một trong những đối tác chiến lược lớn nhất phân phối các thiết bị bảo hộ công nghiệp mang thương hiệu Welken tại thị trường Việt Nam.

Đến với Labipha, các vướng mắc về kích thước ống phức tạp (từ phi 21 nhỏ xíu đến các đường ống siêu lớn phi 300, phi 400) đều sẽ được đội ngũ chuyên gia của chúng tôi tính toán và quy đổi ra mã khóa Welken chính xác nhất. Labipha cam kết:

Hàng nhập khẩu chính ngạch, có sẵn số lượng lớn tại kho.
Cung cấp đầy đủ chứng từ xuất xứ (CO), chứng từ chất lượng (CQ) đạt tiêu chuẩn OSHA, CE để nhà thầu hoàn thiện hồ sơ nghiệm thu dự án.
Chính sách báo giá sỉ (B2B) cạnh tranh nhất thị trường.

7. Giải Pháp An Toàn Công Nghiệp Toàn Diện: Khép Kín Hệ Sinh Thái Cùng Labipha

Sự tồn tại và phát triển của một tổ hợp sản xuất công nghiệp luôn xoay quanh bài toán quản trị rủi ro. Bạn không thể có một nhà máy năng suất cao nếu những công nhân vận hành luôn làm việc trong trạng thái phấp phỏng lo sợ về những tai nạn liên quan đến rò rỉ hóa chất hay phóng điện.

Việc xác định đúng kích thước thiết bị, cụ thể là việc dùng khóa Welken BD-F04 cho ống phi 114, là minh chứng cho sự tỉ mỉ, chi tiết trong công tác bảo hộ. Khi các van công nghiệp được kiểm soát chặt chẽ bởi những chiếc khóa an toàn chuyên dụng có độ bền vô song, doanh nghiệp của bạn đang thiết lập một nền tảng văn hóa kỹ thuật cực kỳ vững chắc. Chính việc tuân thủ tuyệt đối quy trình Lockout tagout (LOTO) tại các điểm nghẽn năng lượng này sẽ là “tấm bùa hộ mệnh” bảo vệ sinh mạng của hàng trăm, hàng ngàn kỹ sư đang ngày đêm cống hiến dưới mái tôn nhà xưởng.

Tuy nhiên, bức tranh bảo vệ toàn diện của một nhà máy chưa dừng lại ở đó. Dòng lưu chất bên trong đường ống có thể đã được khóa chặt, nhưng dòng chảy thông tin tài chính và chất xám của doanh nghiệp tại khu hành chính thì sao? Những bản thiết kế đường ống P&ID cơ mật, những hồ sơ thầu dự án trị giá hàng chục tỷ đồng hay các ổ cứng sao lưu dữ liệu máy chủ không thể nằm hớ hênh trên kệ tủ gỗ mỏng manh.

Để đồng bộ hóa một hệ thống an ninh khép kín và hoàn hảo, Labipha cung cấp giải pháp bảo mật dữ liệu tuyệt đối với các thiết bị lưu trữ đỉnh cao. Bằng việc trang bị một chiếc Két sắt Sentry Safe nhập khẩu chính hãng từ Hoa Kỳ tại văn phòng Giám đốc hay phòng Kế toán, mọi tài sản vô giá của công ty sẽ được bảo vệ nguyên vẹn vượt qua những sức nóng ngàn độ của hỏa hoạn hay những đợt ngập lụt nghiêm trọng nhất.

Bảo vệ con người bằng giải pháp cách ly Welken, bảo vệ tài sản tinh hoa bằng két sắt Sentry Safe – Đó là định hướng phát triển bền vững mà Công ty Lâm Bình Phát mong muốn đồng hành cùng mọi doanh nghiệp Việt. Hãy gọi ngay cho hotline của Labipha để thiết lập một tiêu chuẩn an toàn mới cho nhà máy của bạn!
