Trong môi trường sản xuất công nghiệp, từ các nhà máy lọc hóa dầu, trạm xử lý nước thải cho đến các phân xưởng chế biến thực phẩm, hệ thống đường ống chằng chịt đóng vai trò như những “mạch máu” vận chuyển lưu chất. Các lưu chất này có thể là nước làm mát vô hại, nhưng phần lớn lại là những nguồn năng lượng mang tính sát thương cao: hơi nước bão hòa nhiệt độ cao, khí nén áp lực lớn, hay các loại dung môi, axit ăn mòn.
Để kiểm soát dòng chảy của những lưu chất này, van bi (Ball Valve) là thiết bị cơ khí được sử dụng phổ biến nhất nhờ ưu điểm đóng/mở nhanh chóng chỉ với một thao tác gạt tay cầm góc 90 độ. Tuy nhiên, chính sự tiện lợi, nhẹ bén này lại biến van bi thành một cạm bẫy chết người trong quá trình bảo trì. Chỉ cần một sự va quẹt vô tình của dụng cụ sửa chữa, hoặc sự thiếu quan sát của một công nhân ca khác, chiếc tay gạt có thể bị hất tung sang vị trí “Mở” (ON), giải phóng năng lượng tàn khốc trực tiếp vào những người thợ đang làm việc bên dưới đường ống.
Để triệt tiêu hoàn toàn rủi ro này, việc áp dụng các tiêu chuẩn an toàn quốc tế là điều mang tính bắt buộc. Tại các điểm mù cơ học này, Khóa an toàn Master Lock S3081 đã xuất hiện như một “tấm khiên” bất khả xâm phạm. Được thiết kế chuyên biệt để niêm phong các tay gạt van bi cỡ trung và nhỏ, thiết bị này là một mảnh ghép không thể thiếu, đảm bảo tính toàn vẹn cho quy trình LOCKOUT TAGOU (viết chính xác là LOCKOUT TAGOUT) tại mọi tổ hợp sản xuất quy mô lớn.
Bài viết phân tích chuyên sâu dưới đây sẽ cung cấp cái nhìn toàn cảnh về thông số, cấu tạo, vật liệu, cũng như phân tích cách thiết bị này tạo ra ranh giới sinh tử bảo vệ người lao động trong thực tế.
1. Mối Nguy Hiểm Từ Van Bi Và Tầm Quan Trọng Của Việc Cách Ly Năng Lượng
Trước khi đi sâu vào sản phẩm, cần làm rõ vì sao một chiếc ổ Khóa an toàn (Padlock) dạng móc chữ U thông thường lại không thể giải quyết được bài toán khóa van bi.
Cấu tạo của một chiếc van bi tiêu chuẩn bao gồm một đường ống, một khối bi có lỗ đục xuyên tâm, và một tay gạt (handle) dạng thanh thẳng dài. Khi tay gạt nằm dọc theo đường ống, van mở; khi tay gạt nằm vuông góc với đường ống, van đóng. Hầu hết các tay gạt van bi công nghiệp không có sẵn các lỗ xỏ khóa đủ lớn hoặc đủ kiên cố để móc trực tiếp ổ khóa vào. Ngay cả khi người thợ dùng dây xích quấn quanh tay gạt và móc khóa lại, độ rơ lỏng lẻo của dây xích vẫn có thể cho phép tay gạt di chuyển một góc nhỏ, đủ để lưu chất có áp suất cao xì ra ngoài.
Do đó, để tuân thủ tuyệt đối quy trình LOCKOUT TAGOUT (viết tắt là LOTO – Khóa và Gắn thẻ cảnh báo), người lao động cần một thiết bị cơ khí phụ trợ (Lockout Device) có khả năng trùm kín, kẹp chặt và “bất động hóa” hoàn toàn tay gạt van bi. Thiết bị này phải biến một cỗ máy cơ học dễ bị tác động thành một khối tĩnh không thể xê dịch. Và Khóa an toàn Master Lock S3081 chính là lời giải hoàn hảo nhất được giới chuyên gia an ninh công nghiệp toàn cầu công nhận.
2. Thông Tin Chung Của Dòng Sản Phẩm Khóa An Toàn Master Lock S3081
Master Lock (Hoa Kỳ) từ lâu đã định hình tiêu chuẩn an toàn cho toàn thế giới thông qua các dòng thiết bị cách ly năng lượng đỉnh cao. Nằm trong danh mục sản phẩm dành riêng cho nhóm thợ bảo trì cơ khí và vận hành đường ống (Mechanical Lockout), Khóa an toàn Master Lock S3081 (Tên tiếng Anh: Adjustable Ball Valve Lockout) được thiết kế đặc thù để khóa các loại van bi đang ở trạng thái đóng (Closed Position).
Thông số kỹ thuật cơ bản của sản phẩm:
-
Mã sản phẩm: S3081
-
Chức năng: Khóa cách ly van bi (Ball Valve Lockout), ngăn chặn việc kích hoạt van ngoài ý muốn.
-

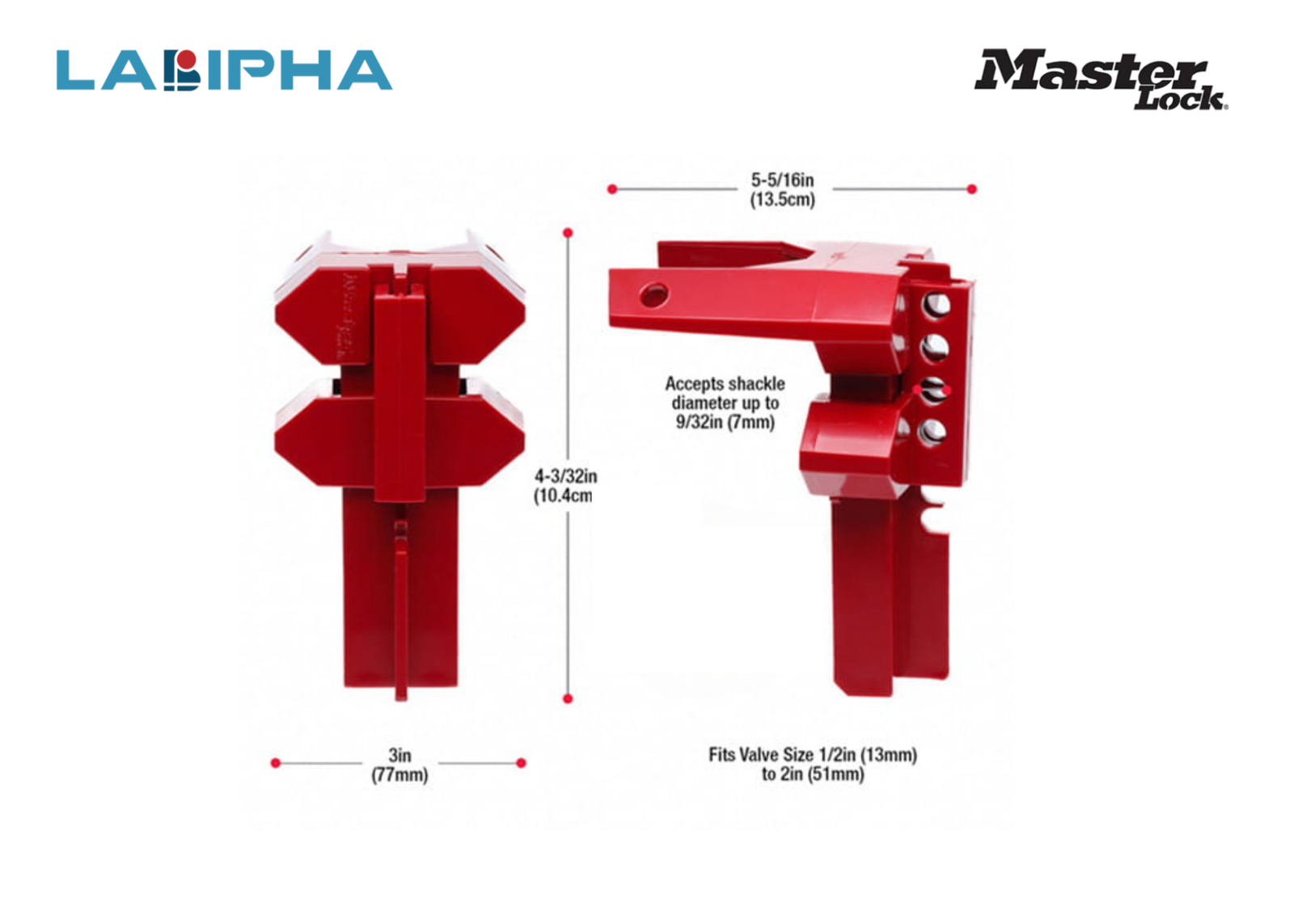

Phạm vi tương thích: Thiết kế điều chỉnh linh hoạt, phù hợp với các loại van bi có kích thước đường kính ống từ 1/2 inch (13mm) cho đến 2 inches (51mm). Đây là dải kích thước phổ biến nhất của các hệ thống van cấp hóa chất, khí nén và nước làm mát trong nhà máy.
-
Màu sắc: Đỏ tươi (Red) – Màu cảnh báo nguy hiểm tiêu chuẩn quốc tế dành riêng cho hệ thống thiết bị an toàn LOTO.
-
Sức chứa khóa: Được tích hợp sẵn 4 lỗ xỏ khóa, hỗ trợ làm việc nhóm.

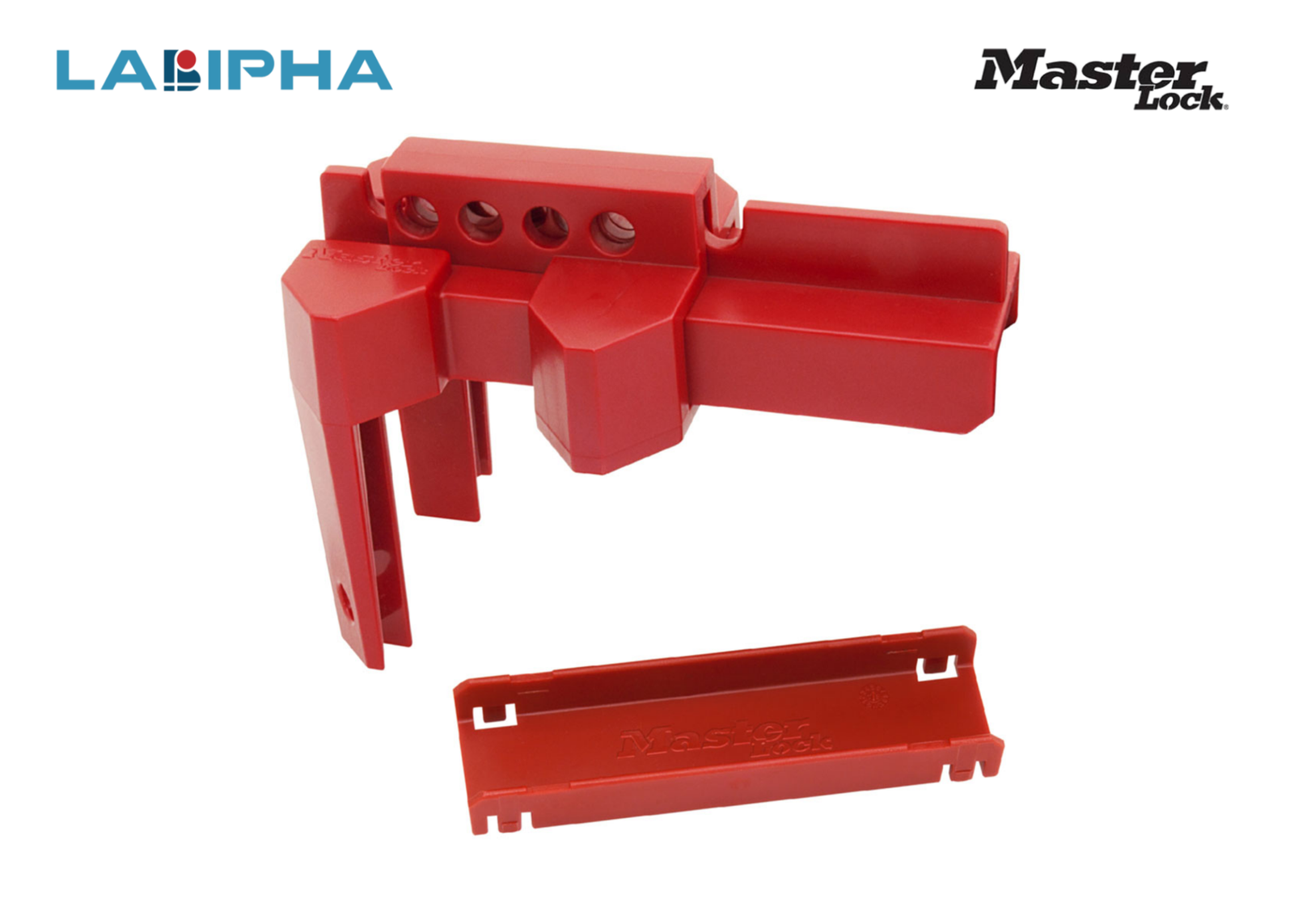

Thiết kế của Khóa an toàn Master Lock S3081 là sự kết hợp giữa tính công thái học và sự đơn giản. Nó bao gồm hai nửa nắp trượt có thể thu vào hoặc kéo giãn ra, đi kèm một chi tiết kẹp rời (insert). Người dùng chỉ việc ốp thiết bị lên phần tay gạt đang nằm ngang, trượt nắp lại để kẹp chặt lấy thân ống, sau đó xỏ ổ khóa vào là hoàn thành thao tác niêm phong chưa tới 10 giây.
3. Các Tính Năng Đặc Biệt Tạo Nên Đẳng Cấp Của Master Lock S3081
Điều làm nên sự vượt trội của Khóa an toàn Master Lock S3081 so với các loại ốp khóa van bằng nhựa tái chế giá rẻ trên thị trường chính là chất xám công nghệ vật liệu và tư duy thiết kế tối ưu hóa quy trình.
3.1. Vật Liệu Nhựa Nhiệt Dẻo Zenex™ (Zenex™ Thermoplastic) Độc Quyền
Trong các xưởng sản xuất, đường ống dẫn lưu chất thường nằm ở những khu vực có điều kiện môi trường vô cùng khắc nghiệt: buồng bơm hóa chất sặc mùi hơi axit, hoặc các trạm phân phối hơi nước bão hòa nóng rực. Nếu sử dụng các thiết bị khóa làm từ nhựa thông thường, chúng sẽ nhanh chóng bị mềm nhũn, biến dạng, giòn gãy hoặc bị ăn mòn thủng lỗ.
Master Lock giải quyết triệt để vấn đề này bằng cách chế tạo S3081 từ vật liệu nhựa nhiệt dẻo Zenex™ (Zenex™ Thermoplastic). Đây là một hợp chất siêu bền độc quyền của hãng.
-
Kháng hóa chất xuất sắc: Zenex™ miễn nhiễm với hàng loạt các dung môi công nghiệp, dầu mỡ, chất tẩy rửa mạnh và các loại axit, bazơ thường gặp.
-
Chịu nhiệt độ cực đoan: Thiết bị giữ nguyên cấu trúc cơ học, không bị nứt vỡ ngay cả trong điều kiện nhiệt độ âm sâu hoặc môi trường nhiệt độ cao ở các lò hơi.
-
Cách điện và siêu nhẹ: Bản chất vật liệu nhựa giúp thiết bị cách điện hoàn toàn (không gây tia lửa điện trong môi trường dễ cháy nổ) và có trọng lượng rất nhẹ, giúp giảm tải trọng lượng trong túi đồ nghề của người thợ bảo trì.
3.2. Thiết Kế Điều Chỉnh Kích Thước Linh Hoạt (Adjustable Design)
Sự đau đầu lớn nhất của các giám đốc thu mua (Purchasing) và quản lý an toàn (HSE) là phải mua quá nhiều mã sản phẩm khác nhau để vừa với từng kích cỡ van riêng biệt. Khóa an toàn Master Lock S3081 sở hữu thiết kế “All-in-one” (tất cả trong một) cực kỳ thông minh. Phần nắp trượt cho phép thay đổi chiều dài cơ sở, ôm trọn được các dải kích thước van từ 13mm đến 51mm. Hơn thế nữa, thiết bị có một miếng chêm (insert) có thể tháo rời. Khi giữ nguyên miếng chêm, thiết bị kẹp vừa các loại tay gạt tiết diện mỏng, nhỏ. Khi tháo miếng chêm ra, không gian bên trong sẽ được mở rộng để dung nạp các tay gạt van có kích thước lớn hơn, dày hơn hoặc hình dáng dị biệt.

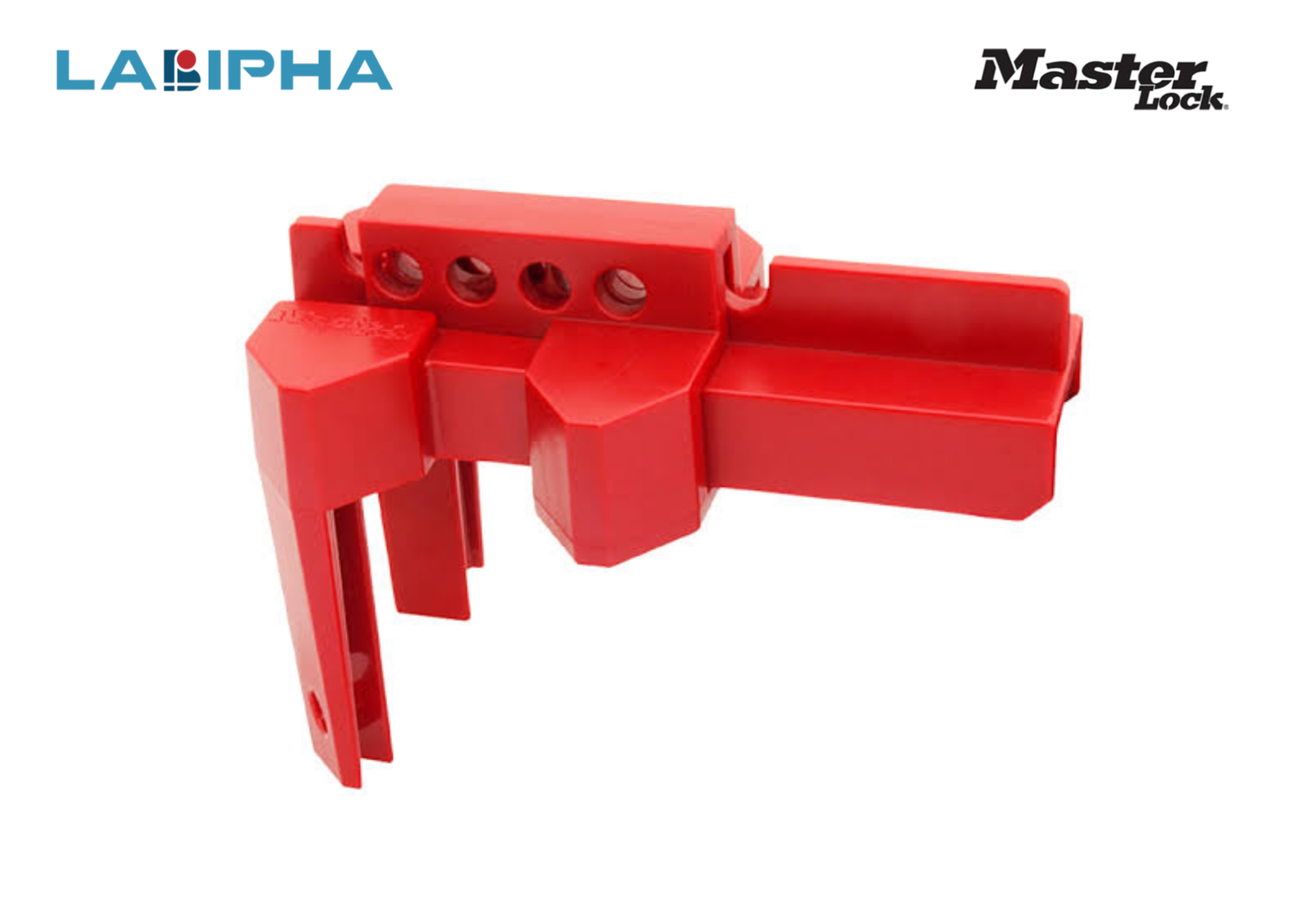

3.3. Tích Hợp 4 Lỗ Khóa Phục Vụ Group LOTO
Trong quy trình LOCKOUT TAGOUT chuẩn quốc tế, khi có nhiều người cùng bảo trì một đường ống, mỗi cá nhân đều phải tự treo một ổ Khóa an toàn của riêng mình vào điểm cách ly. Thông thường, người ta phải dùng thêm một chiếc kìm khóa nhóm (Safety Hasp) để tăng số lượng lỗ khóa. Tuy nhiên, Master Lock S3081 được đúc sẵn tới 4 lỗ khóa tiêu chuẩn nằm ngay trên mép gờ của nắp trượt. Các lỗ khóa này có kích thước hoàn hảo để đón nhận gọng khóa của tất cả các dòng khóa Master Lock và American Lock. Thiết kế này cho phép tối đa 4 công nhân cùng lúc móc ổ khóa cá nhân vào thiết bị mà không cần tốn tiền mua thêm kìm khóa nhóm, giúp tiết kiệm chi phí và rút gọn thao tác.
3.4. Tương Thích Tuyệt Đối Với Khóa Cáp S806

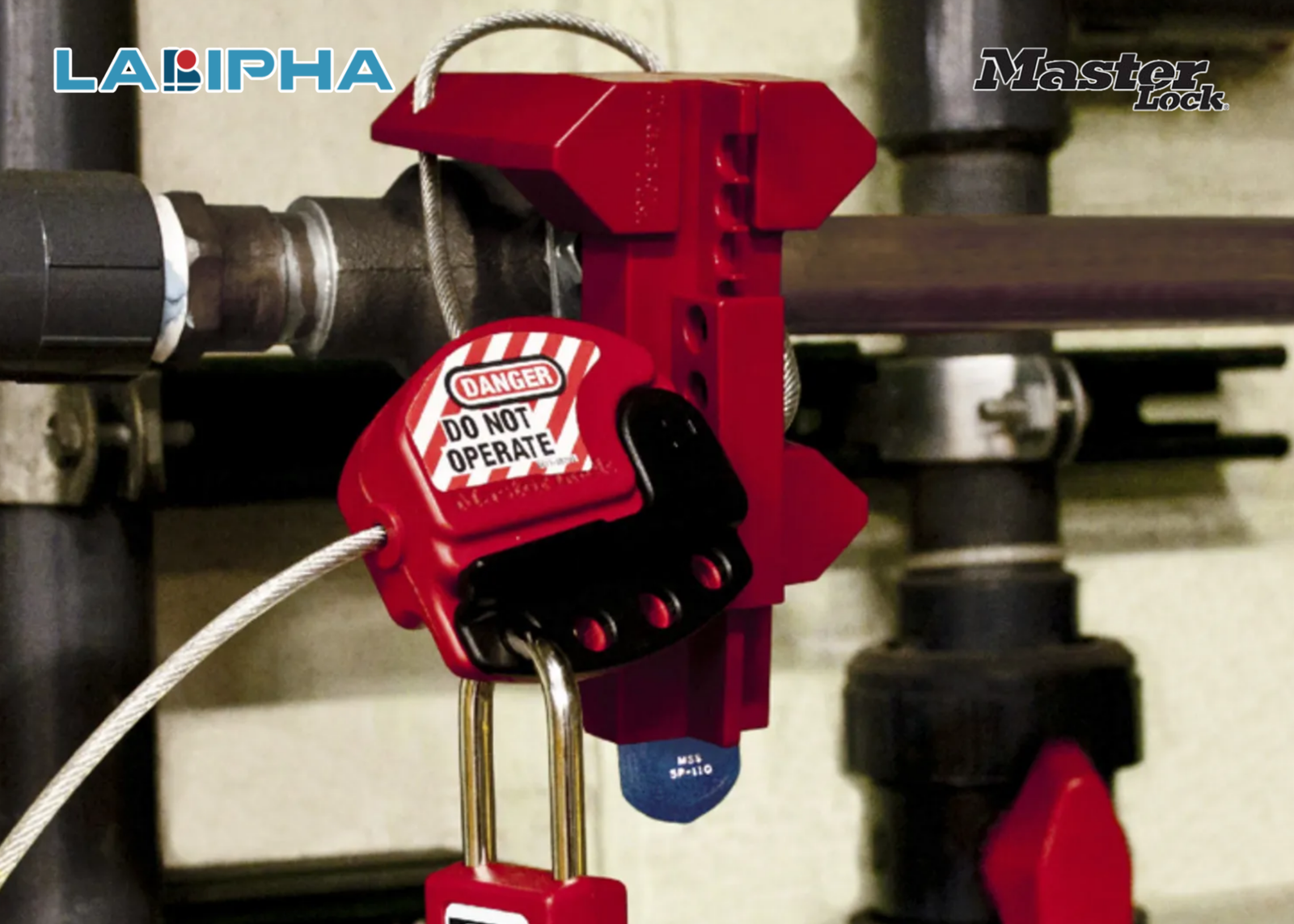

Tại một số vị trí lắp đặt chật hẹp, góc cạnh của thân ống quá sát tường khiến nắp trượt không thể kẹp chặt tối đa, Master Lock cung cấp một giải pháp tùy biến. Khóa an toàn Master Lock S3081 được thiết kế để có thể luồn đoạn cáp thép của thiết bị Khóa cáp điều chỉnh Master Lock S806 xuyên qua. Sự kết hợp giữa bộ ốp nhựa Zenex và sức siết của cáp thép mang lại một khối liên kết cơ học kiên cố nhất, không thể bị tháo gỡ dẫu có dùng lực cơ học mạnh tác động.
4. Liên Hệ Trực Tiếp Thực Tế Của Sản Phẩm Đến Sự An Toàn Của Người Lao Động
Những thông số kỹ thuật khô khan chỉ thực sự mang lại ý nghĩa khi chúng giải quyết được bài toán sinh tử trong đời thực. Hãy cùng đưa Khóa an toàn Master Lock S3081 vào một kịch bản hiện trường để thấy rõ giá trị cứu mạng của thiết bị này.
Kịch bản sự cố: Tại một nhà máy hóa chất, tổ cơ khí gồm 3 người nhận nhiệm vụ thay thế mặt bích bị rò rỉ trên đường ống dẫn dung dịch Axit Sunfuric (H2SO4) đậm đặc. Để thi công, họ phải ngắt dòng chảy bằng cách đóng một chiếc van bi phi 49 (đường kính gần 50mm) nằm cách vị trí rò rỉ khoảng 30 mét.
Nếu không có thiết bị khóa van chuyên dụng, người thợ chỉ có thể dùng tay gạt van sang vị trí OFF, dán một tấm biển giấy “Cấm Mở” rồi quay lại hiện trường vặn ốc mặt bích. Cùng lúc đó, một nhóm nhà thầu phụ bên ngoài vào xưởng để vận chuyển vật tư. Do không gian hẹp, một công nhân bê vác sắt thép đã lùi lại, vô tình để thanh sắt va mạnh vào tay gạt van bi. Do bản chất van bi rất nhạy, lực va đập đã hất tay gạt xoay sang vị trí ON. Dòng axit đậm đặc dưới áp suất cao lập tức phóng qua đoạn mặt bích đang được tháo dở. Ba người thợ cơ khí hoàn toàn không có cơ hội phản ứng và thảm kịch bỏng axit diện rộng sẽ xảy ra.
Sự can thiệp của thiết bị an toàn tiêu chuẩn: Kịch bản thảm khốc trên sẽ bị chặn đứng hoàn toàn nếu nhà máy áp dụng nghiêm ngặt quy trình LOCKOUT TAGOU(T) cùng thiết bị Master Lock.
-

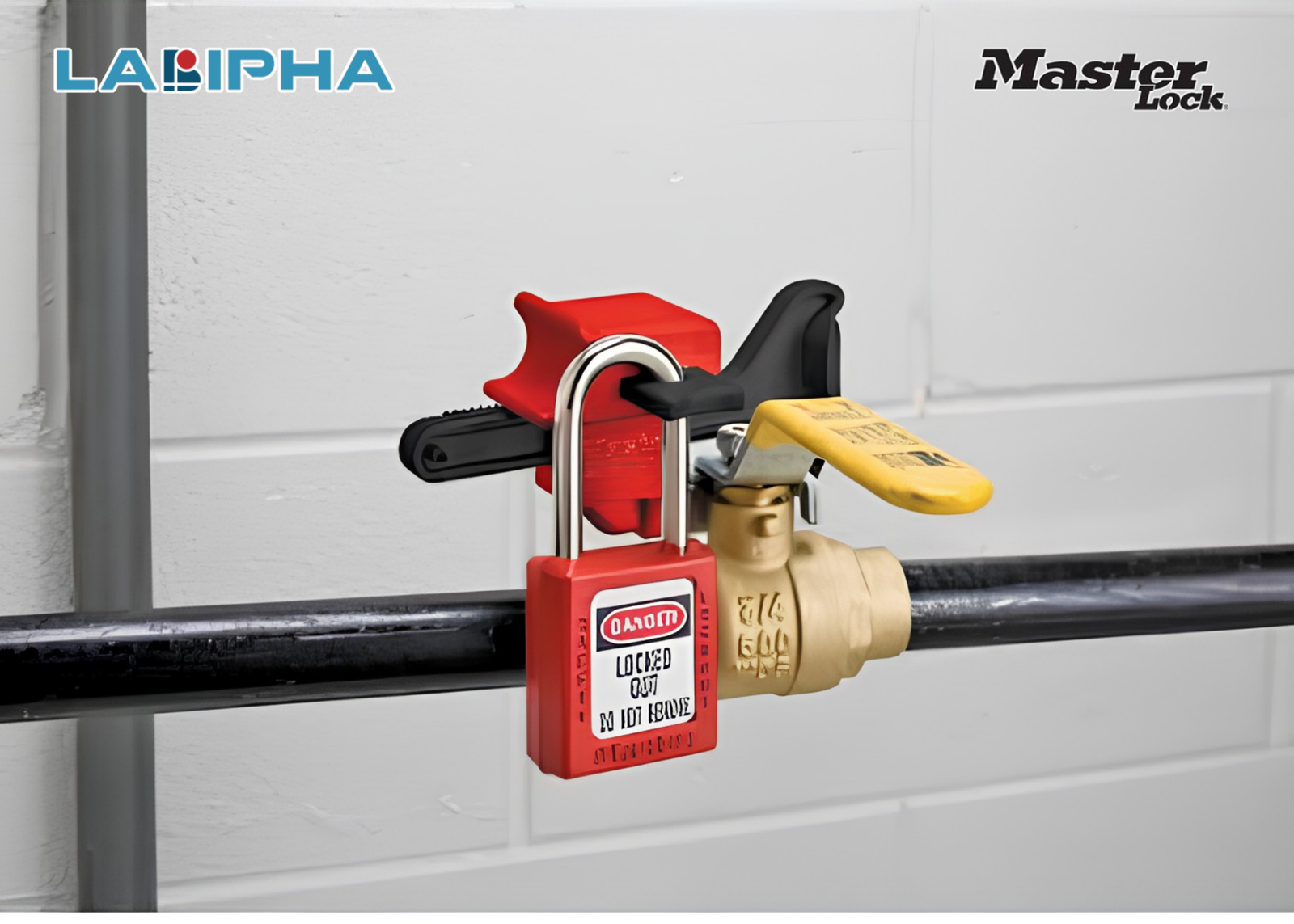

Bước 1: Kỹ sư tiến hành gạt tay van sang vị trí OFF.
-
Bước 2: Kỹ sư lấy Khóa an toàn Master Lock S3081 ốp trùm kín lên toàn bộ phần tay gạt và thân van, sau đó trượt nắp khép chặt lại.
-
Bước 3: Cả 3 người thợ cơ khí đều móc ổ Khóa an toàn cá nhân của mình vào 3 lỗ khóa trên nắp nhựa S3081.
-
Kết quả: Lúc này, tay gạt van bi đã bị bọc kín và “đóng băng” bởi lớp vỏ nhựa Zenex cứng như đá. Mọi nỗ lực va đập của thanh sắt, hay kể cả việc ai đó cố tình dùng tay vặn, đều chỉ là sự tương tác lên vỏ nhựa bên ngoài, tay gạt bên trong tuyệt đối không suy suyển. Năng lượng được cô lập hoàn toàn cho đến khi cả 3 người thợ hoàn tất công việc, an toàn rời khỏi hiện trường và tự tay tháo 3 chiếc khóa cá nhân ra. Thiết bị vật lý này đã chuyển hóa sự may rủi, tính lơ đễnh của con người thành một rào cản cơ học bất khả xâm phạm.
5. Sự Hỗ Trợ Độc Quyền Và Toàn Diện Từ Hệ Thống Labipha Đến Khách Hàng Doanh Nghiệp
Sự an nguy của người lao động không bao giờ có chỗ cho sự thỏa hiệp hay việc sử dụng hàng nhái, hàng kém chất lượng. Việc mua nhầm những thiết bị khóa van bi làm từ nhựa tái chế giòn vỡ sẽ tạo ra một cảm giác an toàn giả tạo, dẫn đến những thảm họa không thể lường trước. Đó là lý do vì sao các tập đoàn FDI, các tổng thầu cơ điện (M&E) uy tín luôn ưu tiên lựa chọn Công Ty TNHH Thương Mại Lâm Bình Phát (Labipha) làm đối tác cung cấp thiết bị bảo hộ và an toàn lao động.
Định vị là một trong những hệ thống phân phối thiết bị Master Lock hàng đầu tại Việt Nam, Labipha không chỉ thực hiện vai trò thương mại, mà còn là người bạn đồng hành mang đến những giá trị gia tăng khác biệt cho doanh nghiệp:
5.1. Cam Kết Hàng Chính Hãng, Đầy Đủ Giấy Tờ Hợp Lệ
Mọi sản phẩm Khóa an toàn Master Lock S3081 do Labipha xuất kho đều được nhập khẩu chính ngạch trực tiếp từ nhà máy của Master Lock. Chúng tôi cung cấp minh bạch các chứng từ chứng nhận nguồn gốc xuất xứ (CO) và chứng nhận chất lượng (CQ). Đối với ban quản lý an toàn (HSE) của các nhà máy, các giấy tờ này là “lá chắn pháp lý”, đảm bảo doanh nghiệp luôn vượt qua các kỳ kiểm toán an toàn (Safety Audit) khắt khe từ các đối tác quốc tế.
5.2. Tư Vấn Thiết Kế Hệ Thống LOCKOUT TAGOUT Chuyên Sâu
Hệ thống đường ống trong nhà máy vô cùng phức tạp với hàng ngàn loại van cổng (Gate valve), van bướm (Butterfly valve), và van bi kích thước khác nhau. Nếu khách hàng không am hiểu kỹ thuật, rất dễ dẫn đến việc mua sai thiết bị, gây lãng phí ngân sách. Đội ngũ chuyên gia kỹ thuật của Labipha cung cấp dịch vụ khảo sát thực địa, rà soát bản đồ cách ly năng lượng (Energy Isolation Matrix) và đưa ra những tư vấn chính xác nhất. Chúng tôi sẽ giúp doanh nghiệp xác định rõ vị trí nào cần dùng mã S3081 (cho van 1/2″ – 2″), vị trí nào cần dùng cáp khóa S806, đảm bảo tính tương thích và hiệu quả cao nhất.
5.3. Đào Tạo Chuyển Giao Công Nghệ Lắp Đặt
Một thiết bị an toàn tuyệt đỉnh sẽ vô dụng nếu người công nhân không biết cách sử dụng. Labipha cung cấp dịch vụ hỗ trợ huấn luyện trực tiếp tại phân xưởng hoặc qua hệ thống video trực quan. Chúng tôi hướng dẫn đội ngũ kỹ thuật của khách hàng cách lắp ráp, tháo dỡ miếng chêm (insert) của Master Lock S3081 sao cho vừa vặn nhất với từng loại tay gạt van đặc thù trong xưởng, đảm bảo thao tác LOTO diễn ra nhanh chóng, chuẩn xác.
5.4. Năng Lực Cung Cấp Số Lượng Lớn Cho Các Kỳ Đại Tu
Trong các đợt dừng máy bảo dưỡng tổng thể (Plant Turnaround / Shutdown), nhu cầu sử dụng các thiết bị cách ly năng lượng sẽ tăng vọt lên hàng ngàn chiếc. Nhờ hệ thống lưu trữ kho bãi hiện đại, Labipha tự tin đáp ứng khả năng cung ứng vật tư với khối lượng khổng lồ trong thời gian ngắn nhất, không làm gián đoạn tiến độ thi công của doanh nghiệp. Đi kèm với đó là chính sách chiết khấu giá sỉ B2B cực kỳ hấp dẫn, tối ưu hóa chi phí đầu tư an toàn cho ban giám đốc.
